Audio Production Console

FUTURISTIC – FLEXIBLE – FORMIDABLE

第3世代のmc²56は、世界中で数百台が稼働し、オーディオ制作業界を席巻してきたmc²シリーズの進化における次のステップです。比類なき革新性を提供するために設計されており、究極のパフォーマンスへのシンプルかつ純粋なアクセスを提供するだけでなく、グローバルスタンダードを再定義します。

mc²56は、Lawoのフラッグシップコンソールであるmc²96からいくつかの画期的な機能を取り入れています。同時に、コンパクトなサイズ、柔軟性、そして放送トラックやスタジオからライブパフォーマンス、レコーディングまで、様々な用途に対応できる汎用性の高いデザインなど、前モデルの優れた特徴も継承しています。
IPビデオ制作環境における最適化されたパフォーマンスを実現するため、ネイティブST2110、AES67、RAVENNAをフルサポートしています。さらに、Lawoの革新的なLiveView™機能により、フェーダーのラベル表示にビデオストリームのサムネイルプレビューを直接表示できます。

ネットワークアプリケーションにおける最高クラスのパフォーマンスは、IP Easy™による簡素化されたネットワークセットアップやDSCA™（Dynamic Surface to Core Allocation）などの独自の機能により、さらに進化しました。これらの機能により、mc²56は、複雑なIPベースの制作インフラにおけるナンバーワンの選択肢としての地位を確固たるものにしています。
新しいmc²56で、オーディオ制作の可能性を想像以上に広げましょう。今、これまで以上に、mc²56はオーディオ制作コンソールのグローバルスタンダードとなっています。

A GLOBAL STANDARD RE-DEFINED.

Lawo mc²56 brochure

第3世代のmc²56は、世界中で数百台が稼働し、
オーディオ制作業界を席巻してきたコンソールの進化における次のステップを表しています。
比類なき革新を提供するために設計されたこの製品は、
究極のパフォーマンスへの純粋かつシンプルなアクセスを提供するだけではありません
- それは再定義されたグローバルスタンダードです。

ダウンロードはこちら

OVERVIEW

A__UHD Coreを搭載
最大1,024DSPチャンネル
最大128AUXバス
HOME-native:
アナログ並みにシンプルな
IPセットアップ
16～144フェーダーのフレーム
最大256サミングバス
48 & 96kHz オペレーション
対応IP規格:
ST2110, AES67, RAVENNA,
Ember+, NMOS

INTERACTION

MULTI-USER OPERATION

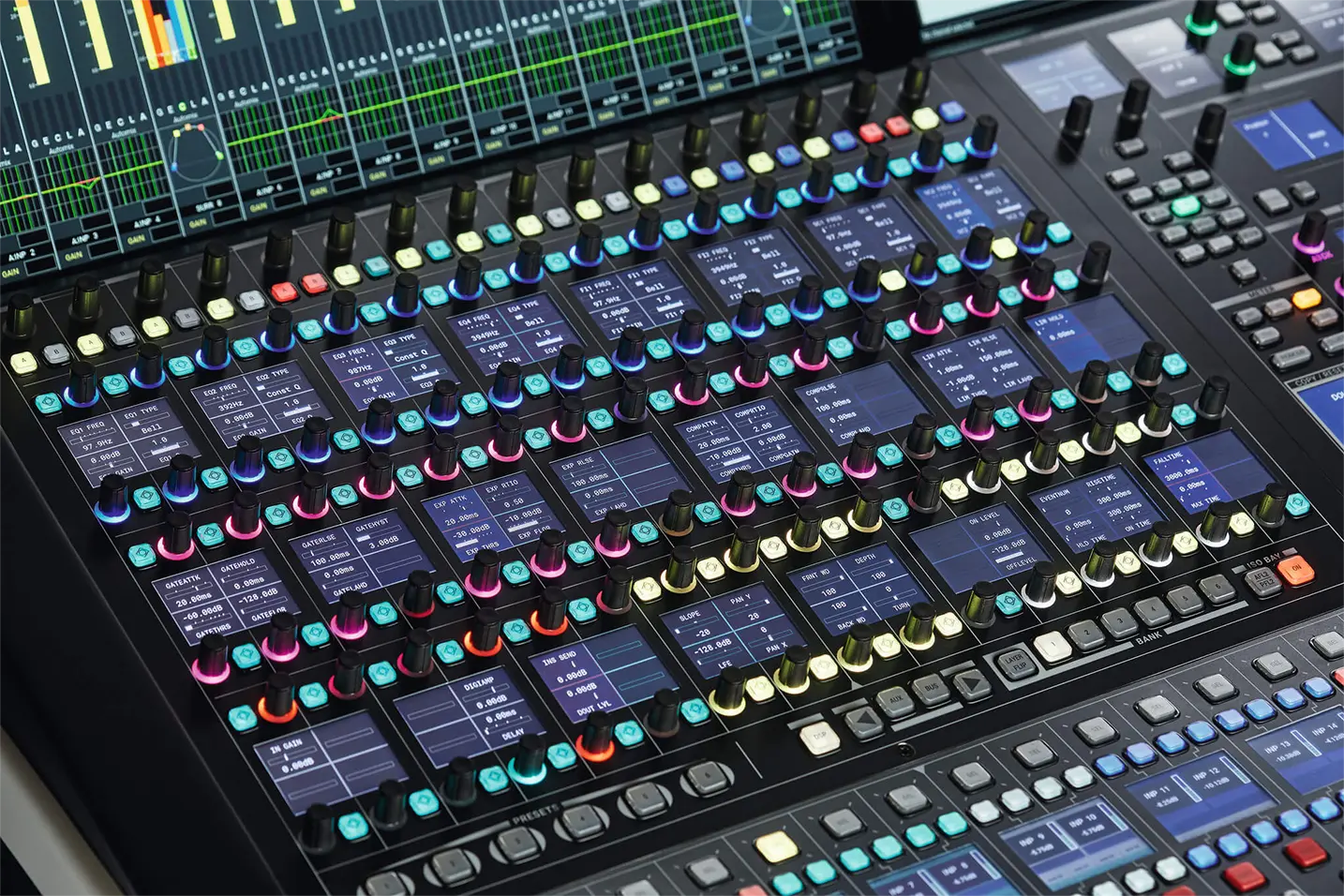

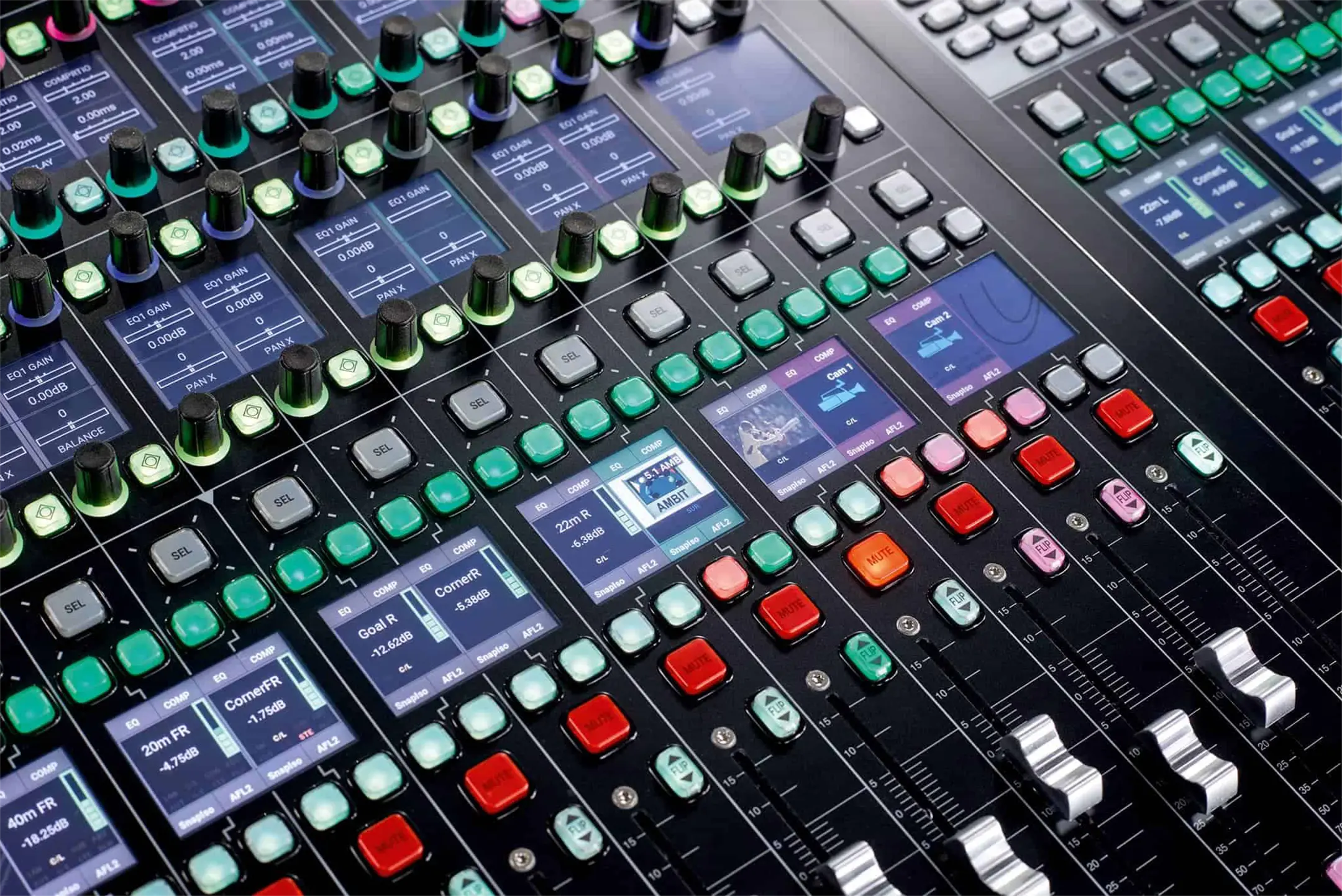

マルチユーザーモードでは、各16フェーダーベイにある64個のロータリーエンコーダーが、すべてのパラメータへの直接アクセスを提供します。これにより追加の中央コントロールパネルが作成され、2人目のエンジニアが独立した操作とモニタリングを行うことが可能になります。

EXTENDED FREE CONTROLS

mc²56は、拡張されたフリーコントロールセクションにより、ゲインコントロールに加えて4つのパラメータに直接アクセスできます。これにより、分散型と集中型のワークフローの完璧なバランスを実現します。各チャンネルストリップのフリーコントロールには、グローバルパラメータと個別パラメータの両方を割り当てることが可能です。

FEATURES

HOME — SIMPLE AS ANALOG

A__UHD Coreを搭載したIPネイティブデバイスであるmc²56は、HOME-nativeに対応しており、IPセットアップをアナログ並みにシンプルにします。システムは自動的にデバイスを検出し、ボタンを押すだけでコンソールから利用できるようにします。さらに、コンソールのデバイス管理には、アクセス制御や未知のデバイスの隔離など、必要なセキュリティ機能がすべて含まれています。

SELECTABLE CHANNEL LABELING

mc²56 は、チャンネル番号やテキストラベルによる標準的なチャンネルラベリングに加えて、静止画やアイコンを使用して、より直感的にチャンネルを識別することが可能です。フェーダーに触れるだけで、グラフィックがフルスクリーンモードに切り替わります。

TECHNICAL DESIGN

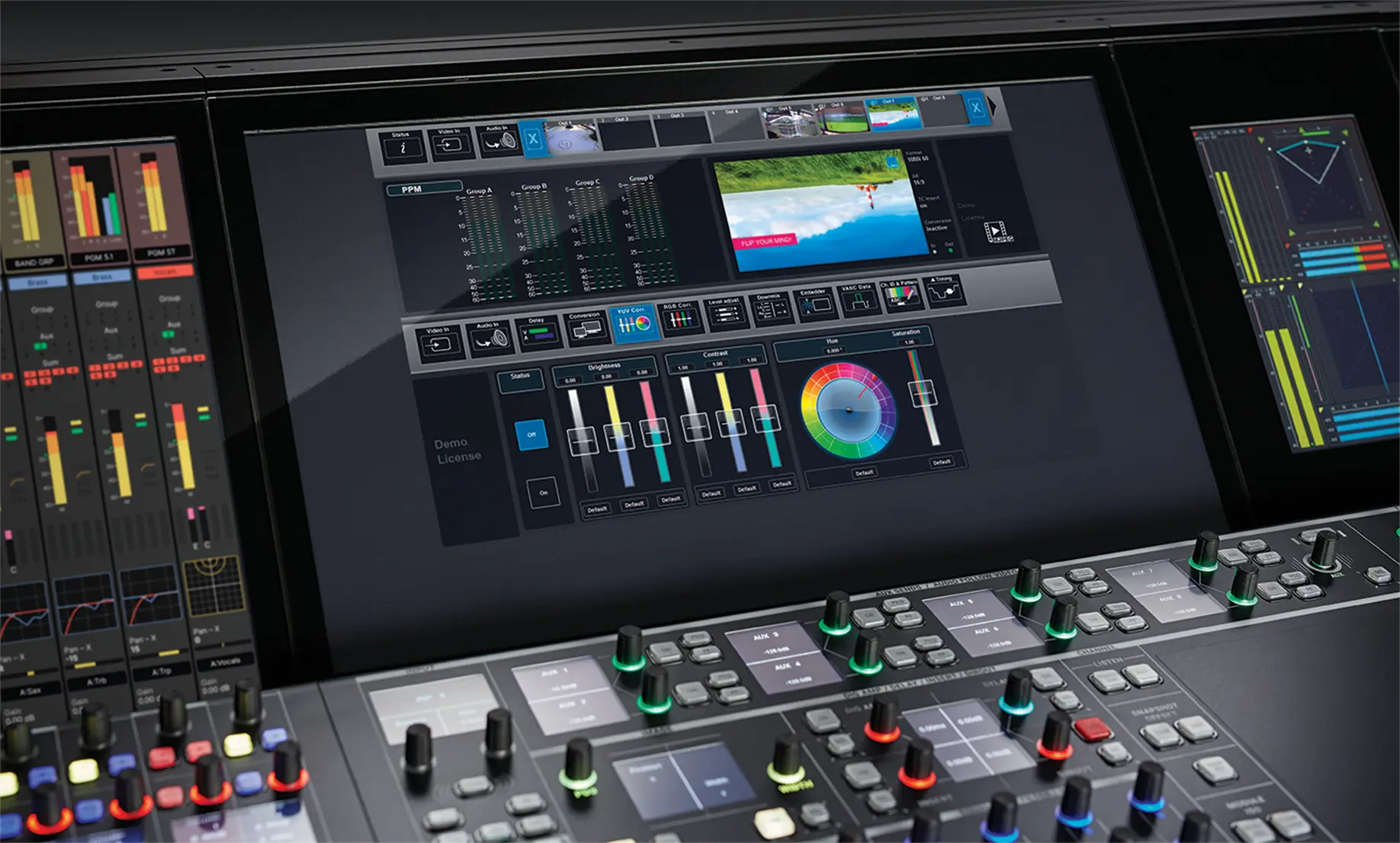

CENTRAL CONTROL SECTION

PARALLEL COMPRESSION

パラレルコンプレッション（別名ニューヨークコンプレッション）は、ドライ信号と圧縮された同じ信号をブレンドすることで実現されるダイナミックレンジ圧縮技術です。ダイナミックレンジを削減するために最も高いピークを下げるのではなく、最も小さい音を引き上げることで、聞こえるディテールを増加させる効果があります。パラレルコンプレッションは、mc²56の全てのチャンネル、グループ、オクス、サムに適用することが可能です。

AUDIO-FOLLOWS-VIDEO

自動化されたトランジションと、映像と音声の完璧な連携——これらすべてを実現するのが、mc²56のAudio-follow-Video（オーディオフォローズビデオ）機能です。各カメラのタリーはイベントに割り当てられ、128個のイベントが利用可能な中で、1つまたは複数のチャンネルで選択できます。Rise-Time、On-Time、Hold-Time、Max-Time、Fall-Timeのパラメータを使用して処理のエンベロープを設定することで、カメラ間の驚くほどスムーズで自然な音のトランジションを実現します。

IMMERSIVE BY NATURE

最近の3D/イマーシブオーディオ制作の要件を反映して、mc²56はサラウンドサウンドミキシングのための優れたツールを提供するだけでなく、標準で専用のエレベーションコントローラーも備えています。

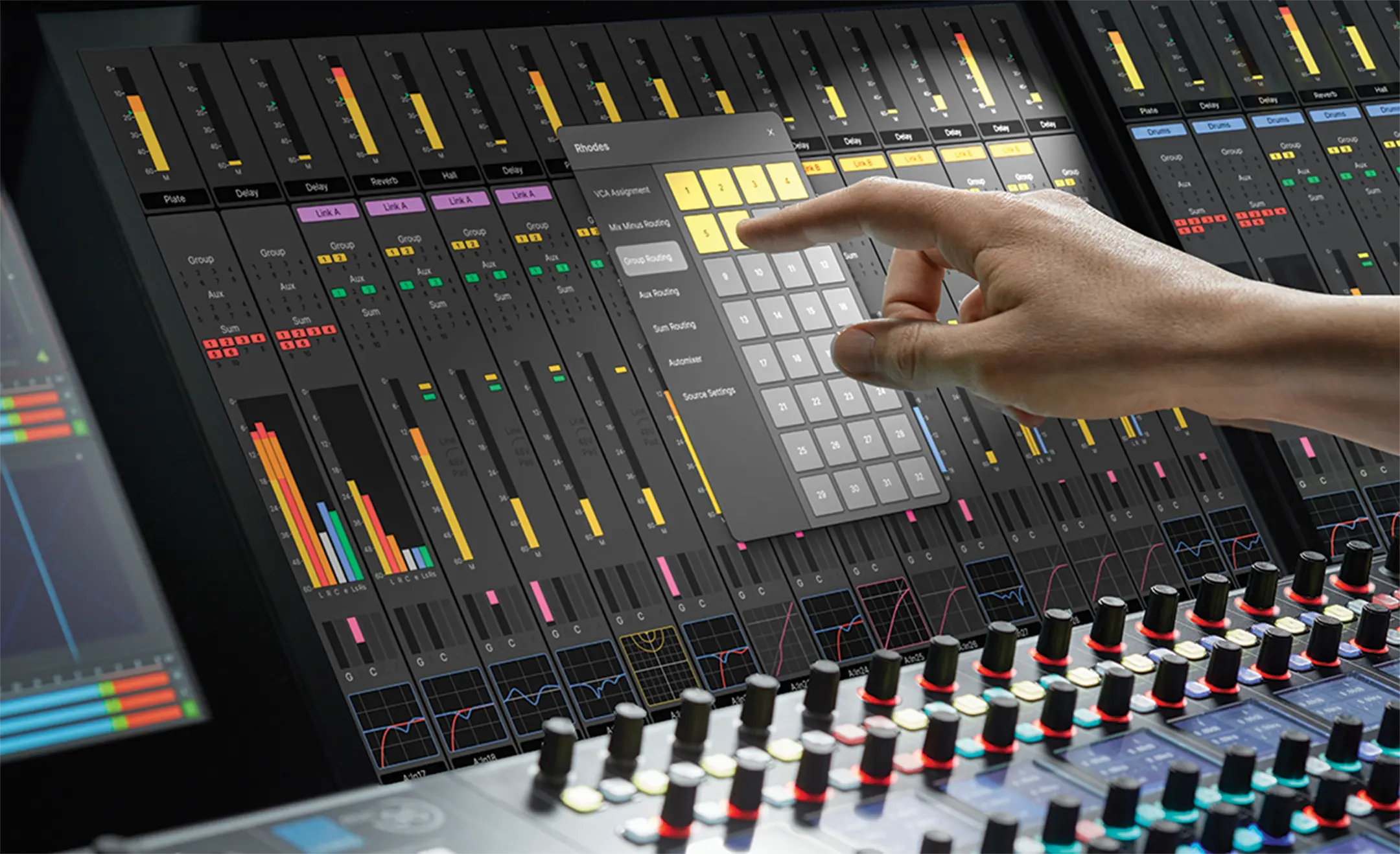

INTUITIVE MONITORING

中央のGUIのモニタリングセクションは、より簡単にアクセスできるように再設計され、ユーザーのニーズに合わせた柔軟な設定と操作のしやすさを提供します。

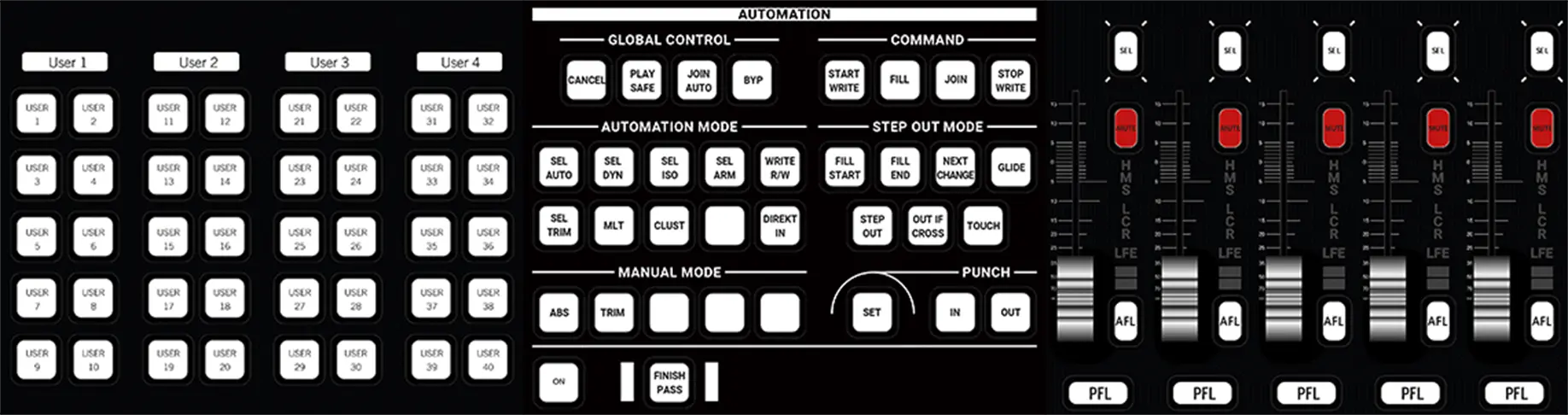

MAKE IT YOUR WAY
– USER PANELS

mc²56の明確に構成されたセントラルコントロールセクションは、最大限の視認性を持つ最適なワークフローを提供します。さらに、コンソールのオーバーブリッジには、ユーザー用のパネルを取り付けられる2つのスロットがあり、追加の40ボタン、TCオートメーションパネル、専用のリビールフェーダーパネル、RTW TM7ゴニオメーター、またはRTW TM9ゴニオメーター（両方のスロットを使用）のオプションから選択できます。

選択はあなた次第です。

自動ミキシングアシスタント

mc²56の自動ミキシング機能には、アクティブおよび非アクティブなマイクのレベルを自動的に調整しながら、一定で自然なアンビエントレベルを維持するAutomix機能が含まれています。この機能は、複数のプレゼンターやパフォーマーがいるライブプロダクションにおいて特に優れた機能を提供します。Automixは、モノラルやステレオからマルチチャンネルのサラウンド信号まで、どの信号にも使用でき、バックグラウンドノイズやクロストークを最小限に抑え、音質の変化を軽減します。トランケートされた文や遅いフェードインは過去のものとなり、サウンドエンジニアは全体のバランスと音質に集中できるようになります。
コンソールには、ダウンミックス機能や、少ないパラメータでステレオ信号を驚くほどリアルなサラウンドサウンドに変換する、Lawoの高評価を受けているAMBITアップミックス機能も備わっています。最後に、mc²56は、サッカー、ホッケー、バスケットボールなどのスポーツ向けにLawoの自動クロスボールミキシングソリューション「KICK 2.0」に対応しています。

リモートデスクトップ

Lawoの統合リモートデスクトップ機能は、サードパーティ製ソリューションを実行する複数の外部PCをコンソールのユーザーインターフェースにシームレスに統合します。ボタンひとつで、外部PCとそのソフトウェアアプリケーションがコンソールの画面に表示され、コンソールのキーボード、タッチパッド、タッチスクリーンで操作できます。外部の録音システム、エフェクトエンジン、その他のユーザーインターフェースのシームレスな統合により、必要な機材が減り、エンジニアは中央位置からセットアップ全体を便利にコントロールできます。

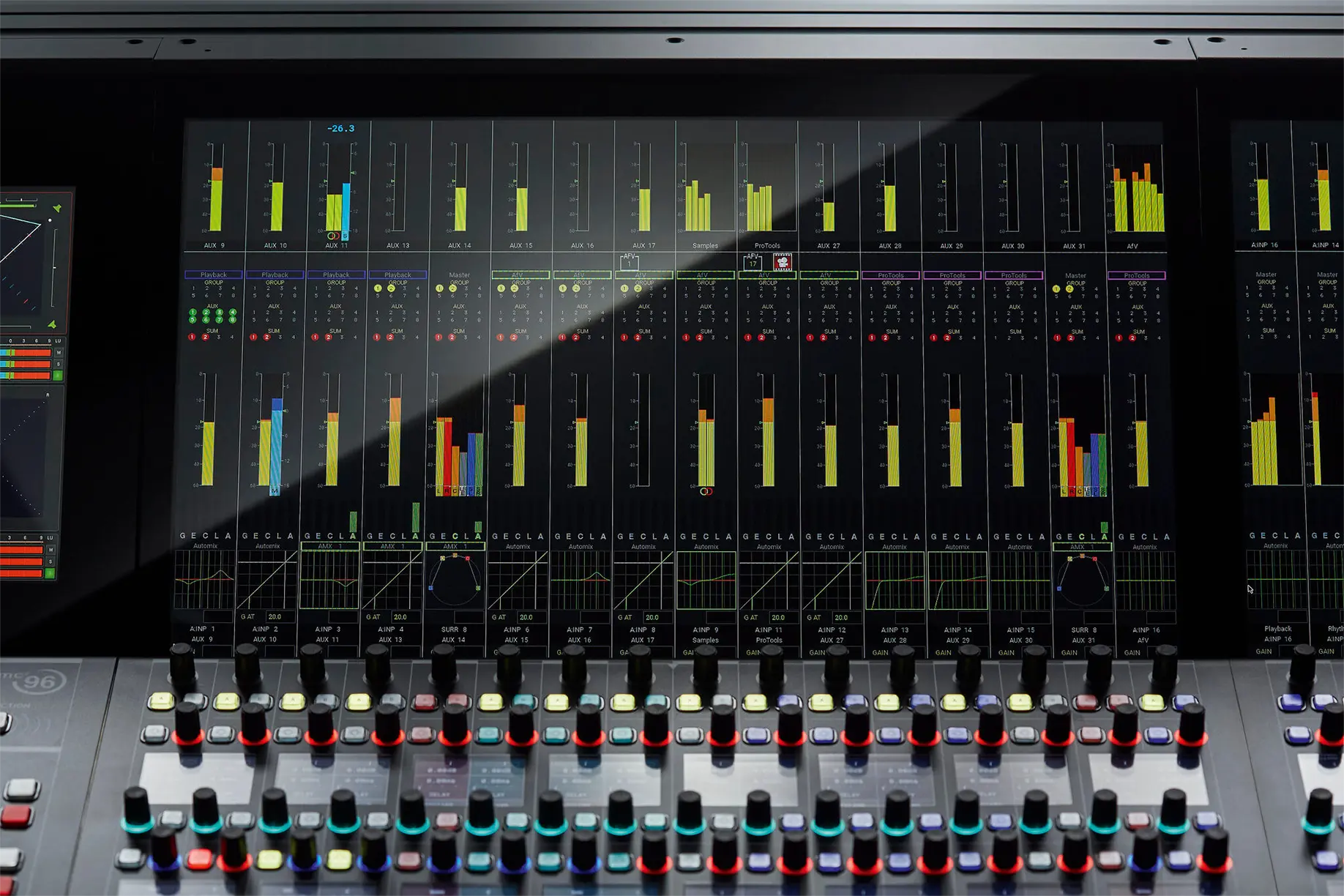

オーバーブリッジ

カスタマイズ可能なオーバーブリッジビュー

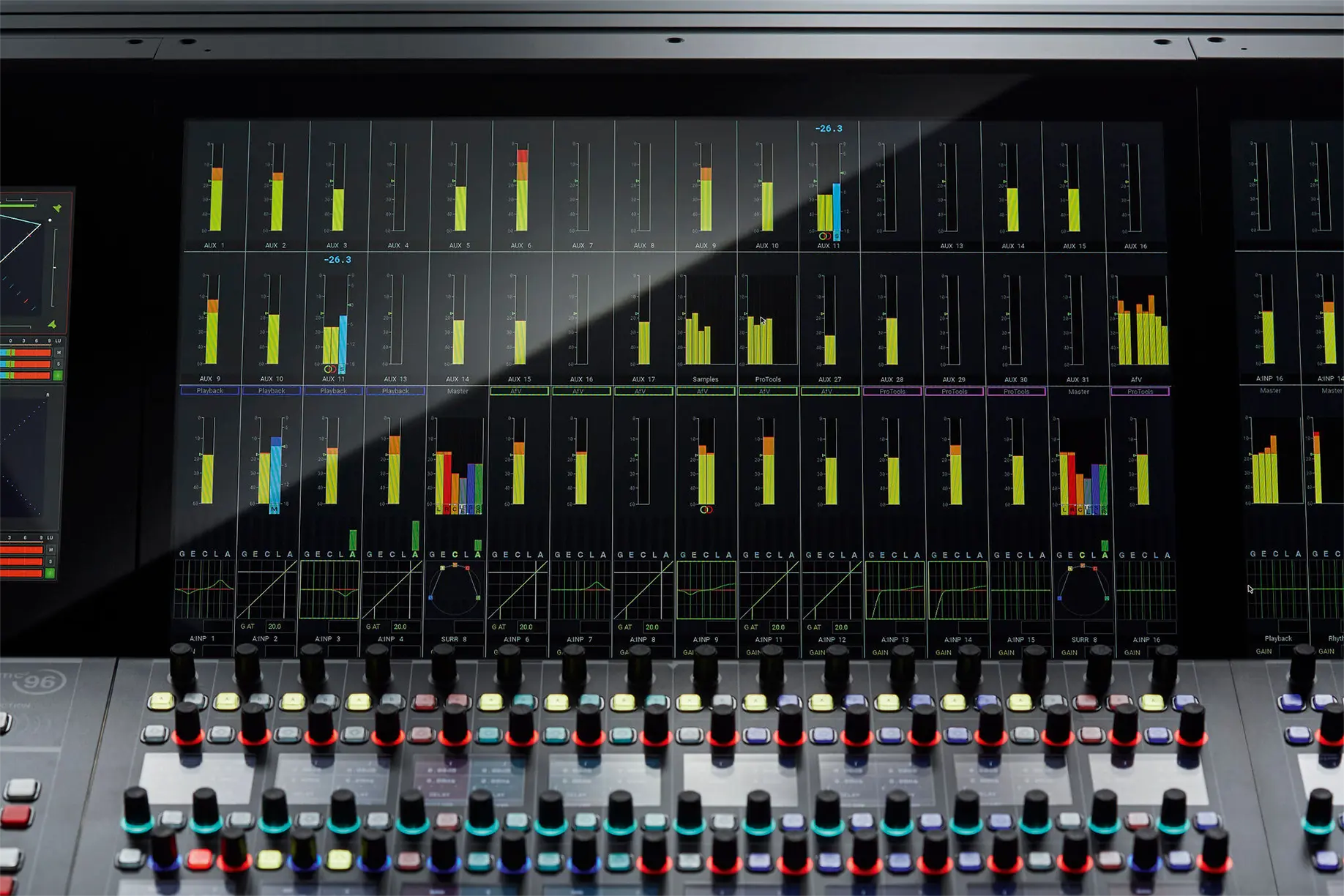

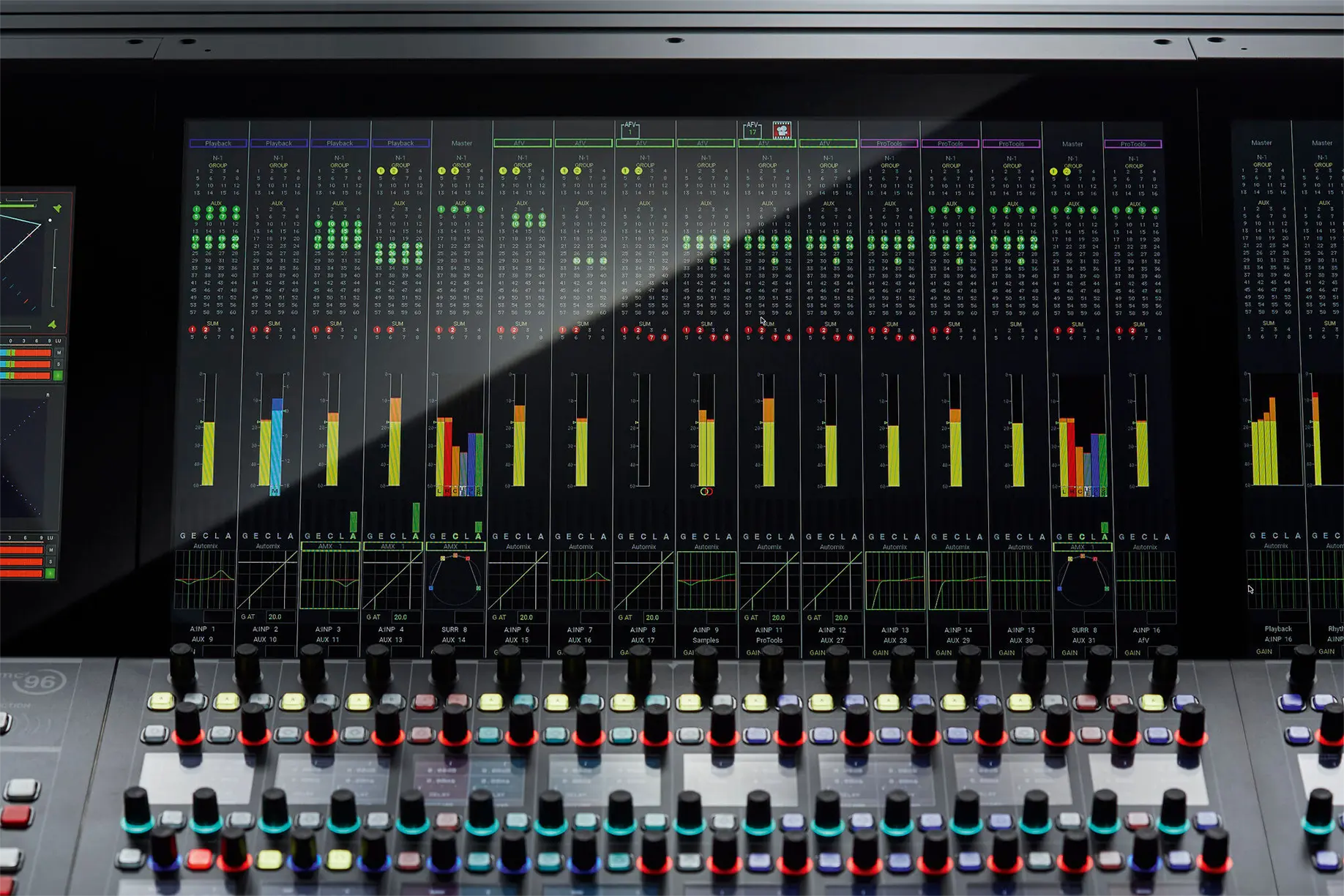

コンソールのオーバーブリッジは、チャンネル表示を調整することでユーザーのニーズに合わせてカスタマイズできます。重要なパラメータのみを表示し、不要または気を散らす要素を非表示にすることが可能です。メータリングは、HDディスプレイ上で全フェーダーレベルを常時表示します。さらに、マルチローメータリングにより、他のレイヤーやバンクからの信号も常にメータリングすることができます。

統合ラウドネスメータリング

もともとは放送用途向けに求められた機能ですが、Lawoはこの統合ラウドネスメータリングを、ライブ、劇場、礼拝堂などのアプリケーションでも役立つツールとして開発しました。この機能は、ITU 1770（EBU/R128またはATSC/A85）に準拠した完全なラウドネス制御を提供し、ピークとラウドネスのメータリングを個別または組み合わせて表示することができます。ラウドネスメータリングはサム（合計）の測定だけでなく、個別のチャンネルも測定できるため、バックグラウンドシンガーや金管、弦楽器、合唱団用の複数マイクセットアップなど、視覚的なミキシングを迅速かつ便利に行うことが可能です。

SPECIFICATIONS

コントロールパネル
- フレーム：16～144フェーダー *
- 16フェーダーのリモートスタンドアロンフレーム
- 6つのバンク、各バンクに2つのレイヤー

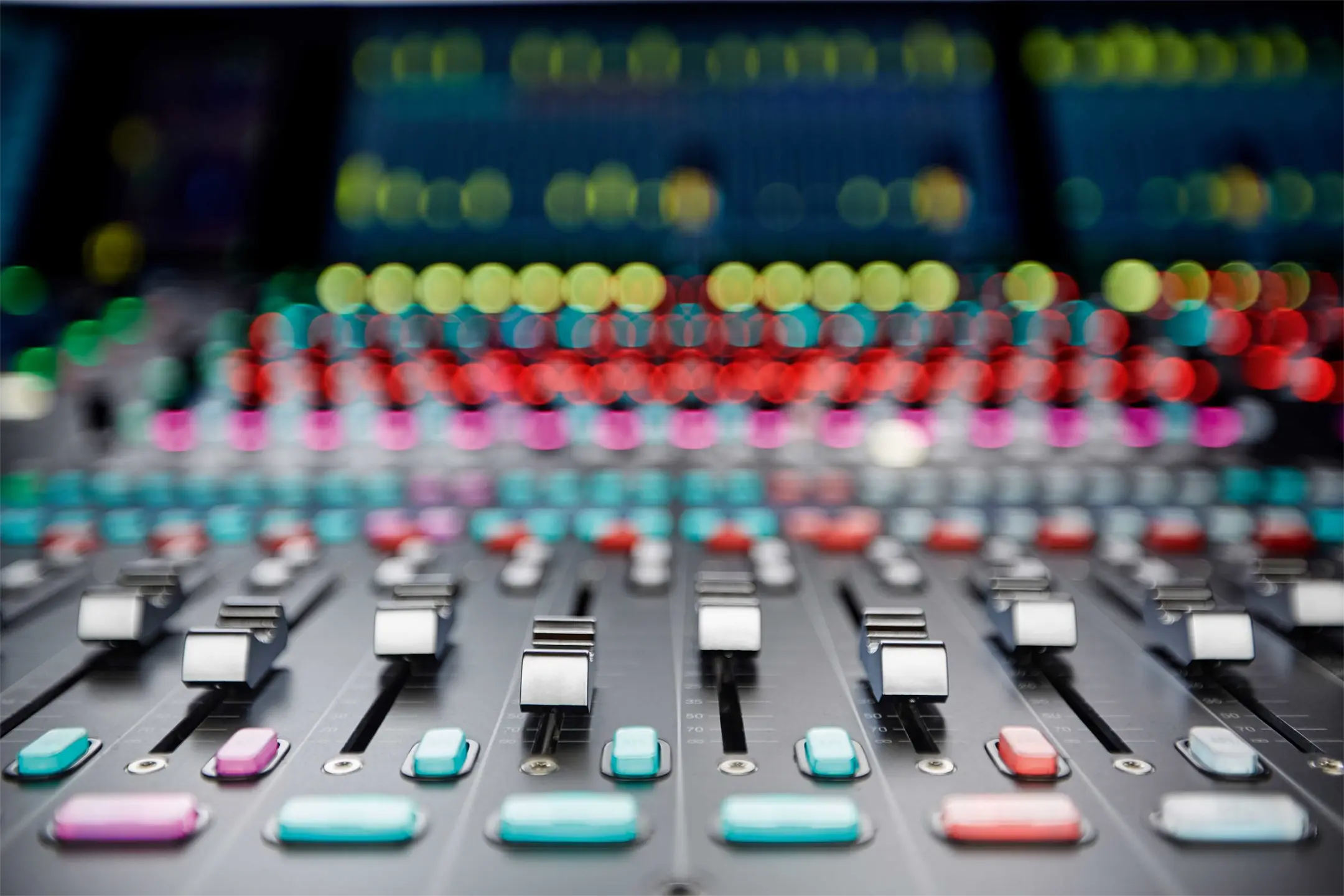

- フェーダー構成：100mmフェーダー + 4つの自由調整可能なロータリーノブ、または100mm + 60mmデュアルフェーダー + インプットゲインコントローラー + 各フェーダーにモジュール表示が変わるチャンネルディスプレイ
- TFTメータリング：モノ、ステレオ、マルチチャンネルイマーシブをサポート（バス割り当て、ダイナミクスのゲインリダクション、AfVステータス、VCA割り当て、Mix-Minus、信号パッチング、メータ選択、Automix状態を含む）
- GUIページ出力：（例: メータリング）を外部モニターに表示
- 8つのユーザーボタン、フェーダーごとに4つのトークバックボタンと4つのユーザーボタン（各ボタンに16の機能）
- オプション：2つの統合ユーザーパネル（TCオートメーションパネル、40ユーザーボタンパネル、リビールフェーダーパネル、RTW TM7またはTM9フェーズスコープ）、スクリプトトレイ
* デュアルフェーダーオプション付き
信号処理
- 40ビット浮動小数点演算
- 1,024 DSPチャンネル（入力とバスの数はA__UHD Coreと設定に依存；9.1.6までのイマーシブオーディオをサポート）
- 最大1,016入力（A/B/C入力対応）、最大128 AUXバス、最大96グループ、最大96メインサム、仮想ミキサーあたり最大32 Automixグループ、メータリング付き最大128 VCAグループ、256 GPチャンネル
- すべてのイマーシブチャンネルカウントに対応する3Dマルチチャンネルダウンミキシング
- チャンネルとバスのモノ/ステレオ/サラウンドへの迅速な切り替え
- 2 AFL：1イマーシブオーディオ、1ステレオ
- 2 PFLステレオ
- 256イベントに対応するオーディオ・フォローズ・ビデオ、Ember+、GPI、またはマトリックス接続による制御、最大10秒のフェードタイムを設定可能なエンベロープ
- Solo In Place機能
- 5つの独立したダイナミクスモジュール：エキスパンダー、ゲート、コンプレッサー（パラレルコンプレッションを含む）、リミッター、デエッサー；イメージ、メーター、ダイレクトアウト、マルチチャンネル処理
- チャンネルディスプレイで調整可能なINPUT、PF、AF、DIROUT、TRACKメーターポイント
- EBU R128およびATSC A/85に準拠したラウドネスメータリング。各チャンネルで瞬時または短期間の測定、サムチャンネルでの統合LUFS値の表示を含む統合測定
- モジュール：MSデコーダー付きINMIX、デジタルアンプ、2バンド完全パラメトリックフィルター、4バンド完全パラメトリックEQ、2バンド完全パラメトリックサイドチェーンフィルター、インサート、最大1800msのディレイ（メートル、ミリ秒、フレーム単位で切り替え可能）
オーディオ処理
- HOME – ネットワークリソースを動的にサポートするルーティング機能
- 受信（RX）および送信（TX）オーディオのための内部マトリックス
- 最大512 RX & TXストリーム
- 1～128オーディオチャンネルまで対応するストリームサイズ
- 最大96kHz、24ビット対応
- イマーシブオーディオからステレオへのダウンミキシング
- リモートロケーション向けの統合モニタリングデバイス（例: ディレクターズルーム）
- 内部ループバック機能
- マトリックスとDSPサイズに依存しないフルスナップショットおよびプロダクションの移植性
Waves® プラグイン統合
- Waves SuperRack SoundGrid® との統合により、Waves内でスナップショットを同期生成可能

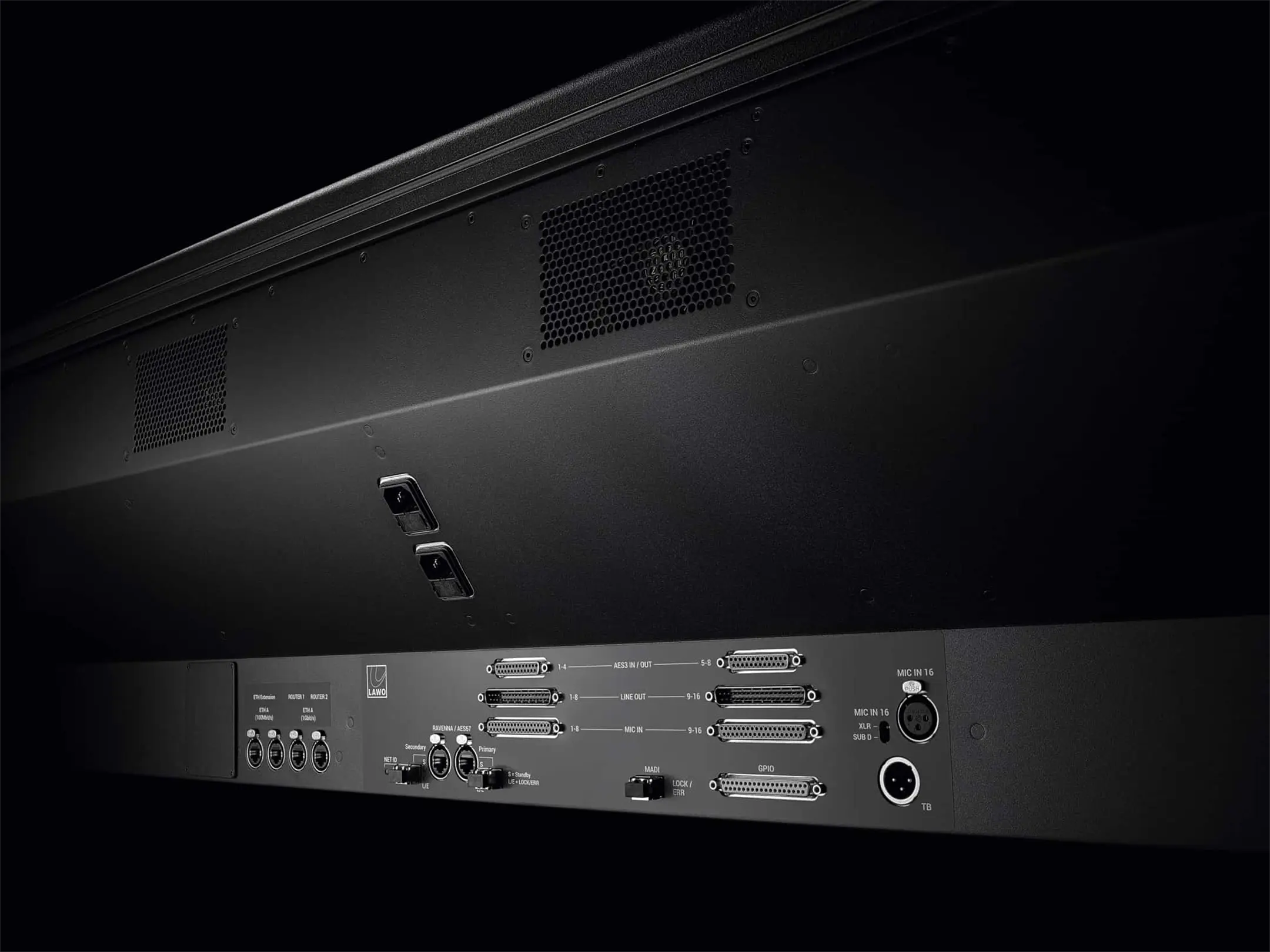

インターフェース
- Mic/Line入力、Line出力、AES3、3G SDI、HD-SDI、MADI、GPIO、シリアル、MIDI、ST2110/AES67/RAVENNA Audio-over-IP対応
- ステレオおよびサラウンドモニタリングシステム
- ヘッドフォン出力
同期
- Blackburst * 、Tri-Level * 、Wordclock、PTPスレーブおよびグランドマスターモード
* これらは今後のハードウェア改訂でサポート予定
冗長性
- 電源装置 (PSUs)、ネットワークインターフェース (ST2022-7 Class C)
コントロールユニット
- グローバルA/B/C入力切り替え
- 強化されたミックスマイナスコントロール（オフエア会議対応）
- すべてのレベルパラメータのフェーダー制御
- 多様なタリーおよびフェーダースタートモード
- プログラムスイッチ
- DAWマシンコントロール
- Audio-follows-Video：最大128カメラタリー、イーサネットまたはGPI制御
- GPIまたは電圧制御によるカメラマイクのリモート制御
リモートメンテナンス
- mxGUIリモートソフトウェアを使用した接続
- ソフトウェアアップデート、エラーダイアグノスティクス、リモートアシスタンス
外部コントロールシステム
- Ember+コントロールプロトコルを介したすべてのルーティング、マトリックスモニタリングユニット、およびチャンネルパラメータのリモート制御
- mxGUI: Windows®/AndroidやmacOS/iOS対応のノートパソコンやタブレットを使用したリモート制御
- 外部マトリックスコントローラー: Lawo VSM、EVS Cerebrum、Broadcast Solutions Hi、GV Ignite、Ross Overdrive & Acuity、Vizrt Viz Mosartなど
