Edge One

概要

• アナログ、MADI、USB、および
  AoIPオーディオ接続
• 便利な3つのパッケージ：
  オーディオ、ビデオ、オーディオ
  ＋ ビデオ
• より柔軟な操作性を実現する
  3つのオーディオインターフェース
  モジュール
• 最大限の柔軟性を実現する
  ソフトウェアライセンス可能な機能
• SDI、HDMI、およびIPビデオ接続
  （SDからUHD HDRまで対応）
• 持ち運びにも設置にも適したコンパクトなサイズ
  （19インチラックマウント、テーブル／壁掛け設置に対応）
• mc²グレードのオーディオDSPと
  AutoMixを搭載した
  32×16オーディオミキサー
• IPネイティブ
  （ST2110-30、RAVENNA/AES67）、
  ST2022-7冗長構成

より少ないリソースで、
より多くの成果を

放送およびプロフェッショナルAV（Pro AV）の世界では、モビリティ（機動力）とニンブルネス（軽快さ）が極めて重要です。これらの業界がすでに密接に重なり合っている領域の一つに、オペラハウス、劇場、礼拝堂、スポーツ施設、多目的会場、議事堂、企業ビル、ラジオ局、客船、中継車（OBトラック）、リモート制作、そして放送局などに音声や映像の接続性を提供するステージボックスがあります。

アナログ、デジタル、MADI、AoIPを同時にサポートするマルチフォーマット対応のオーディオ・ステージボックスは、以前から存在していました。しかし、それらは多くのスペースを占有し、大半のオペレーターが必要とする以上のコネクタを備えている傾向にあります。通常、日常的な用途で必要とされるのは、わずかな入力と、さらに少ない出力だけです。必要な場所にピンポイントで配置できるコンパクトなステージボックスは、ステージ、スタジオ、会議室、編集室などにおける複雑なケーブル配線を回避するのに役立ちます。

一方、テーブルの上や下に設置するコンパクトな接続ボックスの多くは、通常、特定のオーディオまたはビデオ形式にしか対応していません。そのため、同じデスクで2、3台のボックスを併用すると、すぐに煩雑な状態になってしまいます。ビデオゲートウェイについても同様のことが言えます。ユーザーが必要なSDI入出力の数を選択できるとはいえ、最小構成のパッケージであっても、物理的または機能的にオーディオ・オーバーキル（過剰仕様）になってしまうことがあります。

Edge Oneにより、LawoはHOME Appsオーディオ・ビデオ処理プラットフォームから始まった「コンバージェンス（融合）」を完成させます。同一サーバー上でオーディオとビデオを並行して実行できる可能性は、大きな喝采を浴びました。次なる大胆なステップとして、放送局グレードのオーディオとビデオの接続性を、あらゆるプロフェッショナルAVおよび放送用途に対応するシングルかつコンパクトなステージボックスに集約したことは、まさにセンセーショナルな出来事です。

NMOSをサポートするHOMEネイティブST2110ユニットであるEdge Oneは、他に類を見ない製品です。アナログ、MADI、USBオーディオ、HD-BNCおよびHDMIによるビデオ接続、オーディオDSP搭載の32×16オーディオミキサー、ビデオフレーム同期、JPEG XSエンコード/デコードなど、豊富な機能を備えています。また、PoE（Power over Ethernet）にも対応しており、IP接続が不要な場合は、IPを使用せずにローカルで利用することも可能です。

ワークフローをより効率的にするための無限の可能性を秘めた、新世代のビデオおよびオーディオ接続技術へようこそ！

代表的な利用例

スタジオフロア

スタジオからスタジオへ、さらにはその先へ。身軽に移動しましょう。2、3人のプレゼンターが登場するテレビ番組や、1、2人のアンカーによるワンマン運用のニュース番組、あるいは議事堂周辺での政治動向の取材などを想像してみてください。

Edge Oneは、必要なすべての接続機能とコントロールを、導入してすぐに提供します。オーディオ入出力、SDI入力、HDMIまたはSDI出力、PAコンソール向けのMADI（サンプリングレート・コンバーター付き）、そしてネットワークへのIPエッセンス・ストリーミングまで対応可能です。

主な特長

• 音声と映像を一つのボックスに統合
• SDI、HDMI、MADI、アナログオーディオに対応
• コンパクトなフォームファクタ（形状）
• 多彩な内部機能を搭載：テスト信号、アイデント、ビデオフレームシンク、テストパターンジェネレータ

ライブイベント会場

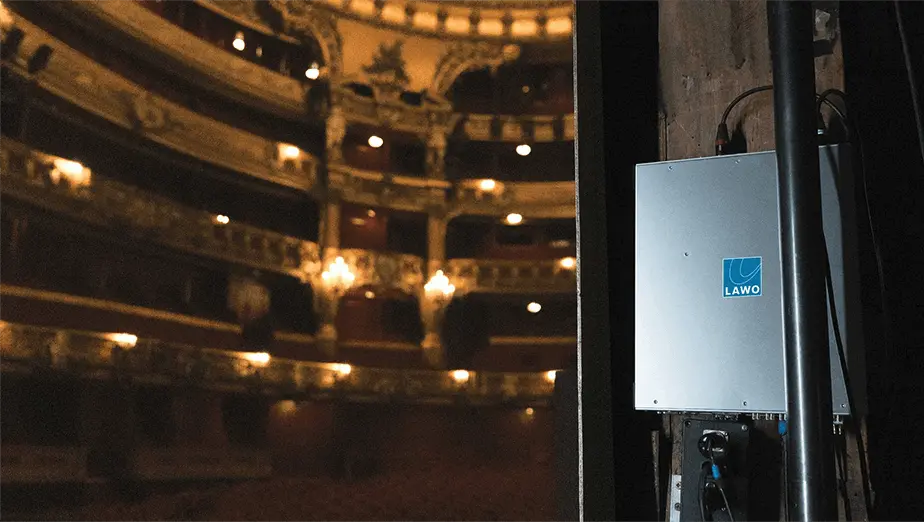

劇場、オペラハウス、教会、スポーツ施設、企業設備において、音声や映像を取り込むための機器は、目立たない物が理想的です。ソース（音源・映像源）や出力先のすぐ近くに Edge One ユニットを配置し、分散型ネットワークを構築するだけで、オーディオとビデオを自由な組み合わせで運用できます。

もちろん、マイクプリアンプは mc² コンソールからネイティブにリモートコントロール可能です。

主な特長

• 音声と映像を一つのボックスに統合
• SDI、HDMI、MADI、およびアナログオーディオに対応
• コンパクトなユニット
• Lawoオーディオコンソールからのプリアンプ制御

エンベデッド／ディエンベデッド

あの「魔法」が、かつてないほど進化して帰ってきました！ 「コンパクトな中継車の中で、とにかくローカルのオーディオ・シャッフル（組み替え）だけを行いたい」――そんな要望に応えるのが Edge One です。SDI信号を受信し、オーディオチャンネルをディエンベデッド（分離）してシャッフル、その結果を再びエンベデッド（重畳）して、統合されたSDI信号を中継車の衛星アップリンクへと送り出すことができます。また、サンプリングレート・コンバージョン（SRC）機能を備えたMADI入出力も搭載。ディエンベデッドされたオーディオ信号は、ネイティブサポートされている ST2110-30 規格を使用して、IPネットワーク（構築されている場合）へ伝送することも可能です。

主な特長

• SDIエンベデッドおよびディエンベデッド
• オーディオ・シャッフル機能
• ビデオリファレンス入出力
• 必要に応じてサンプリングレート・コンバージョンが可能なMADI入出力
• 専用のRJ45管理（マネジメント）ポート

ポストプロダクション・スイート

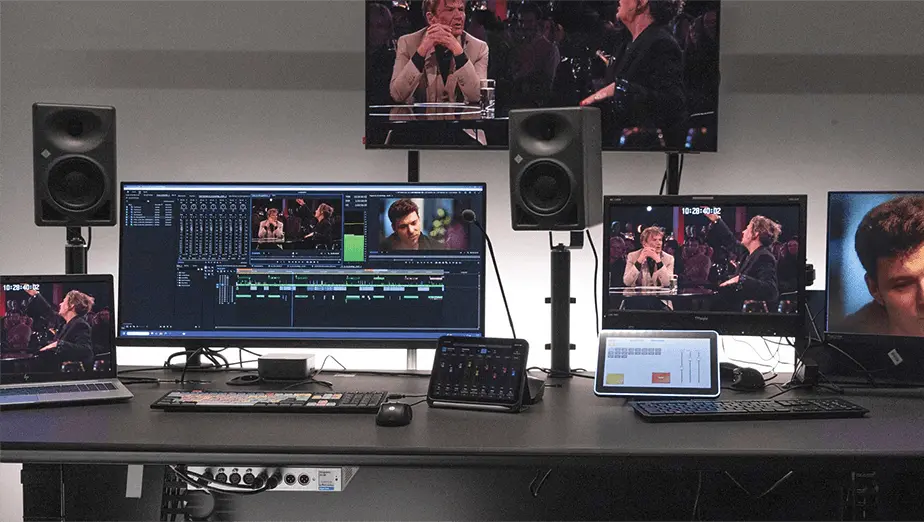

ポストプロダクション環境で必要とされる、あらゆる映像・音声コネクタを備えたI/Oボックスをご紹介します。リファレンスモニターやマルチビューワー画面用の4K HDMI出力、ナレーションブース用のマイク入力、モニタースピーカー用のオーディオ出力、さらに赤ランプ点灯（タリー信号）用のGPI I/Oまで完備しています。さらに、念のための備えとして、クラス準拠対応のUSB-Cオーディオも搭載しています。

主な特長

• オールインワンのI/Oソリューション
• リファレンスモニターやマルチビューワーを接続可能な4K HDMI出力
• 低レイテンシのオーディオモニタリングとプロセッシング
• 臨時（アドホック）の接続に便利なUSB-Cオーディオ
• オプションでデスク下への取り付け（アンダーテーブルマウント）が可能

リモートプロダクション

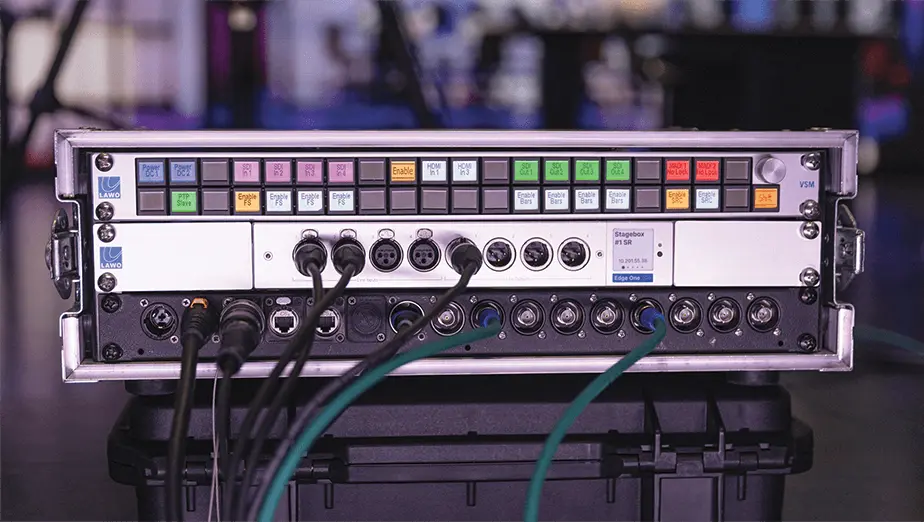

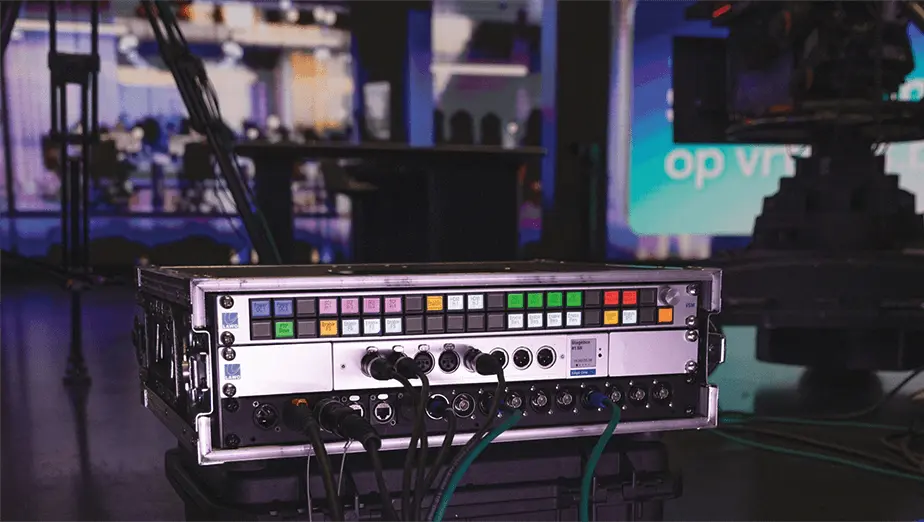

これまで、リモートプロダクションのセットアップには、ビデオゲートウェイとオーディオステージボックスの別々に必要でした。Edge Oneは、これら両方の機能をフライトケースのわずか1Uのラックスペースに統合することで、その課題を鮮やかに解決します。このステージボックスはSMPTE ST2110に準拠し、JPEG XS圧縮（エンコードおよびデコード）を提供。放送設備とシームレスに統合します。

主な特長

• 最大8系統のSDIカメラ入力
• JPEG XS圧縮・伸長（コーデック）機能
• サンプリングレート・コンバージョンを含むMADI入出力
• カメラ通信（4ワイヤー対応）用のアナログオーディオ
• カメラタリー用のGPI入出力
• 世界中のどこからでもmc²コンソールによるオーディオ制御が可能
• 低レイテンシなイヤーピース（モニター）用オーディオミキシング

プロフェッショナル設備

主要な場所にウォールボックス（壁面端子）を備えたキャンパス全域のITネットワークは、設置場所や信号の送り先を自由に選択できる最大限の柔軟性をもたらします。Edge Oneの優れた接続性は、特定の拠点内での集まりから、グローバルなタウンホールミーティング（全社集会）、ビデオ会議、ステークホルダーへの公式発表、プレゼンテーションまで、あらゆる用途に対応します。また、入力も含むHDMIのサポートは、現在のAV分野およびその周辺領域において不可欠な要素となっています。

主な特長

• 柔軟な移動が可能なオールインワン・オーディオ＆ビデオ・ステージボックス
• 最大8系統のSDIカメラ入力、および最大2系統のHDMI入力
• モニター、プロジェクター、LEDウォール接続用の最大4系統のHDMI出力
• アナログオーディオ入出力に加え、MADIおよびUSB-C入出力を搭載
• ローカルなオーディオ処理が可能なDSPを内蔵

実況解説席（コメンタリー・ポジション）

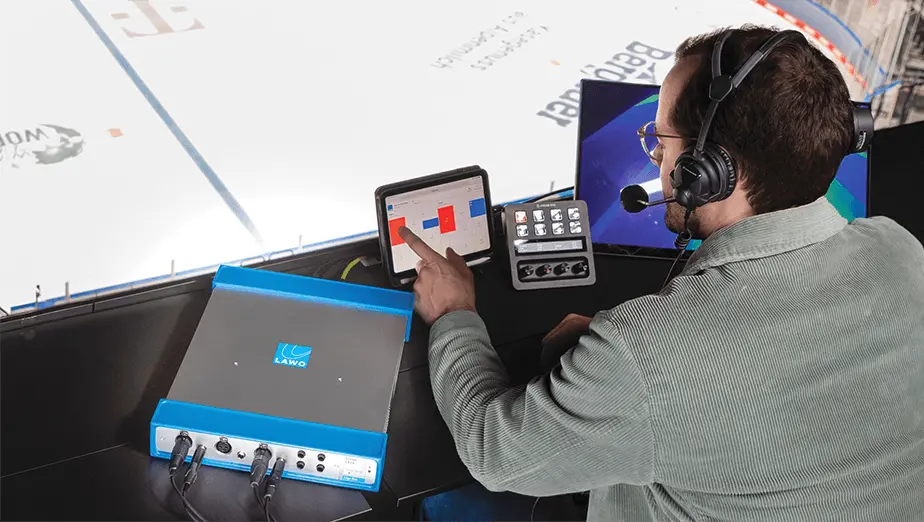

これ一台で完結するコメンタリー・ボックス！ Edge One は、会場内での実況解説における強力なコントリビューション・ツールです。最大3名までの解説者に対応し、それぞれに専用のマイク入力とヘッドフォン出力を装備。タブレットや設定可能なボタンパネルを使用して、現場で簡単に操作・制御が可能です。Edge Oneと中継車（OBトラック）または放送拠点間の信号伝送は、SMPTE ST2110経由で行われます。

主な特長

• 実況解説用入出力のための専用オーディオモジュール
• 最大3名の解説者に対応、低レイテンシな現場ヘッドフォン・ミックスを提供
• 2系統のAux入力および2系統のAux出力（ラインレベル）
• Edge One Commentaryアプリ*（Lawo Workspacesを採用）

(*) HOME Appsが必要です

3つの標準パッケージ＋アドオン

(*) すべてのSDIおよびHDMIコネクタのビデオ入出力ポートの総数は8つです。

(*) JPEG XSは、パーペチュアルライセンスでのみ提供されます。

1つのボックスに、
すべてのインターフェースを。

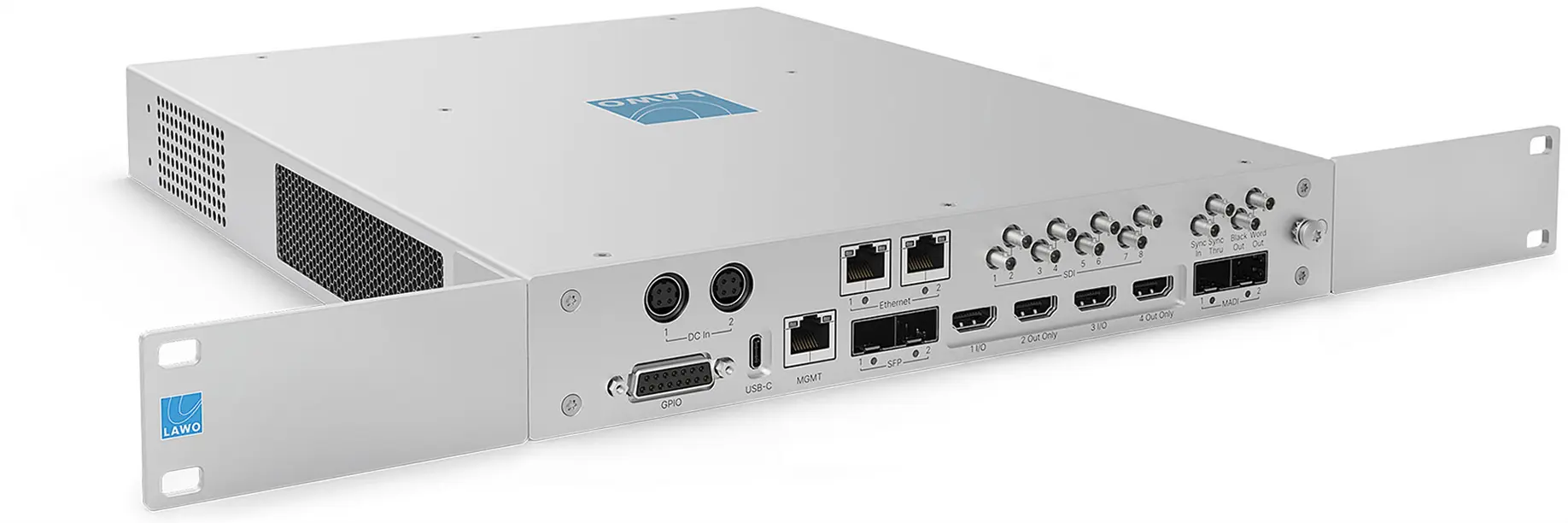

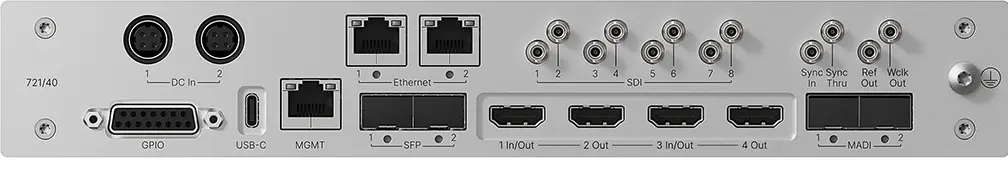

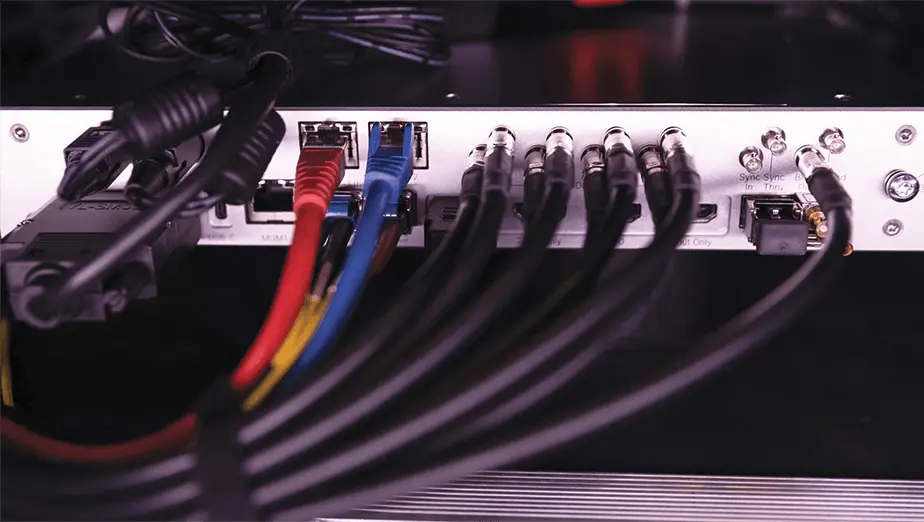

Side A：固定インターフェース

• 8x SDI 入出力
• 4x HDMI（2x 入出力、2x 出力）
• 2x MADI (SFP)：SRC（サンプリングレート・コンバーター）搭載
• USB-C：クラスコンプライアント対応オーディオインターフェース
• GPI（2x 入力 / 4x 出力）
• シンク入力／スルー：ブラックバーストおよびワードクロック出力
• 管理用ポート（RJ45）
• 2x RJ45 ストリーミングポート（1, 2.5, 5 Gbps、PoE++対応）
• 2x SFP/SFP28 ストリーミングポート（1, 10, 25 Gbps）
• 2x Kyron 12V DC入力

注： 選択したパッケージによっては、すべてのコネクタが有効にならない場合があります。

Side B：ブランクパネル

Edge Oneのビデオ専用モデルには、標準でブランクパネルが付属しています。

• 標準搭載のオーディオ機能：エンベディング、デエンベディング、オーディオシャッフル
• オプションのオーディオ機能：MADI入出力、オーディオDSP

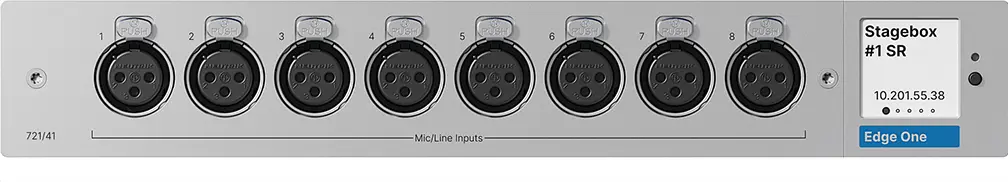

Side B：8x マイク／ライン入力インターフェース・モジュール

8x マイク／ライン・インターフェース・モジュールを装着することで、Edge Oneはアナログマイクやラインレベルのソースを取り込むための専用の接続性を提供します。取り込まれた信号は、SMPTE ST2110オーディオストリームとして配信したり、MADI経由で共有したりすることが可能です。

• 8x マイク／ライン入力（XLR）

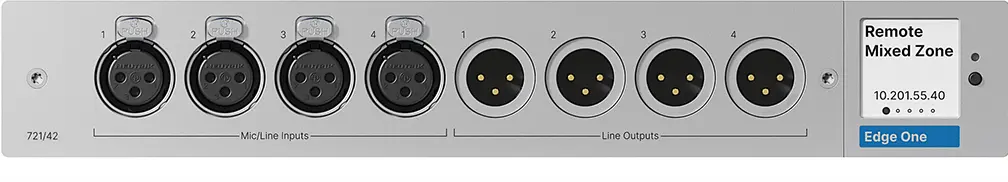

Side B：4入力／4出力インターフェース・モジュール

4入力／4出力インターフェース・モジュールを装着することで、Edge Oneは4系統のアナログオーディオソースの取り込みと、PAシステムやモニタースピーカーといった4つの出力先へのアナログオーディオ出力を可能にします。

• 4x マイク／ライン入力（XLR）
• 4x ライン出力（XLR）

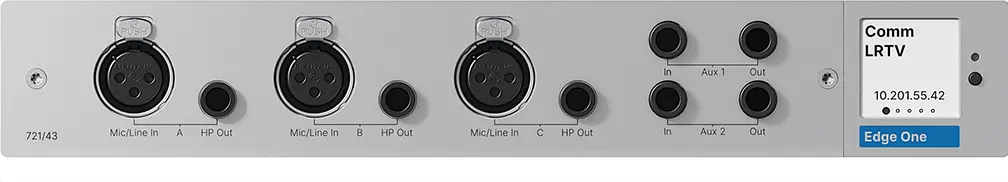

Side B: 実況解説用（コメンタリー）インターフェース・モジュール

コメンタリー・インターフェース・モジュールを装着することで、Edge Oneは実況解説用途に特化した接続性を提供し、最大3名分までの独立した実況解説席（コメンタリー・ポジション）に対応します。

• 3x マイク／ライン入力（XLR）
• 3x ヘッドフォン出力（TRS）
• 2x ライン入力（TRS）
• 2x ライン出力（TRS）

仕様

• インターフェース

  AUDIO

  • 1x USB Type-C ポート： コンソールのメンテナンス用、およびクラスコンプライアント対応USBオーディオインターフェース（4入力 / 4出力）
  • 2x MADI SFP ポート： MM（マルチモード）、SM（シングルモード）、または同軸BNC SFPに対応。サンプリングレート・コンバージョン（SRC）を搭載

  VIDEO

  • 8x micro HD-BNC コネクタ： 8系統の双方向入出力（4系統ごとのグループ単位でソフトウェアによる設定が可能）
  • 4x HDMI コネクタ： 2系統の出力（固定）、2系統の双方向入出力（ソフトウェアによる設定が可能）
  • 同期（Synchronization）：micro HD-BNC同期コネクタ×4
  • リファレンス入力×1
  • ループスルー×1
  • リファレンス出力×1
  • ワードクロック出力×1

  MEDIA

  • 2x RJ45 Media: 1, 2.5, 5 Gbps, incl. PoE++
  • 2x SFP/SFP28 Media: 1, 10, 25 Gbps, active optical cable (AOC), short- (SR) and long-range (LR) optical transceiver modules supported

  その他（MISCELLANEOUS）

  • DB-15 汎用インターフェース：GPI 出力 4 系統、GPI 入力 2 系統、グランドおよび補助電圧を含む

• オーディオ・インターフェース・モジュール

  8x マイク／ライン入力モジュール

  • 8x 切り替え式マイク／ライン入力（XLR）： 20dB PAD、+48V ファンタム電源搭載
  • リモート制御可能なゲイン範囲： 79dB
  • 切り替え式ローカットフィルター： 40 / 80 / 140 Hz
  • バランスおよびアンバランス・ソースに対応
  • ダイナミックレンジ： 119dB(A)（最大入力レベル +24dBu）

  4入力／4出力モジュール

  • 4x 切り替え式マイク／ライン入力（XLR）： 20dB PAD、+48V ファンタム電源搭載
  • リモート制御可能なゲイン範囲： 79dB
  • 切り替え式ローカットフィルター： 40 / 80 / 140 Hz
  • バランスおよびアンバランス・ソースに対応
  • ダイナミックレンジ： 119dB(A)（最大入力レベル +24dBu）
  • 4x ライン出力（XLR）
  • バランスおよびアンバランスの出力先に対応するフローティング・バランス設計
  • 最大出力レベル：+24dBu

  コメンタリー・モジュール

  • 3x 切り替え式マイク／ライン入力（XLR）： 20dB PAD、+48V ファンタム電源搭載
  • リモート制御可能なゲイン範囲： 79dB
  • 切り替え式ローカットフィルター： 40 / 80 / 140 Hz
  • アナログ段のフローティング設計により、バランスおよびアンバランス・ソースに対応
  • ダイナミックレンジ： 119dB(A)（最大入力レベル +24dBu）
  • 3x ヘッドフォン出力（TRS標準ジャック）
  • 2x ライン入力（TRS標準ジャック）
  • 2x ライン出力（TRS標準ジャック）
  • バランスおよびアンバランスの出力先に対応するフローティング・バランス設計
  • 最大出力レベル：+24dBu

• 筐体および電源

  • 寸法 (高さ x 幅 x 奥行): 44 mm (1RU) x 280 mm (11インチ) x 360 mm (14.2インチ)
  • 重量 (オーディオモジュール含む): 2.5 kg (5.5ポンド)
  • 電源: 2x Kycon 12V DC、PoE++ (Power over Ethernet) 対応
