DS8000

イギリス

DS8000

8in 32out Mic/Line Distribution System

「DS8000」は2Uの筐体に16個のトランス・バランス式出力と16個の電子バランス式出力を標準装備した8入力/32出力のマイク/ライン・ディストリビューション・システムです。入力トランスならびに電子バランス式出力のトランス・バランス式出力への置換はオプションです。

Gottelier賞を獲得したXTA社設計者Alex Cooper(※)によるまったく新しい設計のマイク・プリアンプをフィーチャーする「DS8000」はデュアル・リダンダント・パワー・サプライ*,スタジオ外放送時のシンプルな「一対多」スプリット切り替え、勝手な変更を防止するための48 Vの「セーフ」機能を含む数多くの新機能を提供します。
(※)Alex Cooper氏が2009年にGottelier賞を受賞した際の記事をご紹介したブログページは こちら

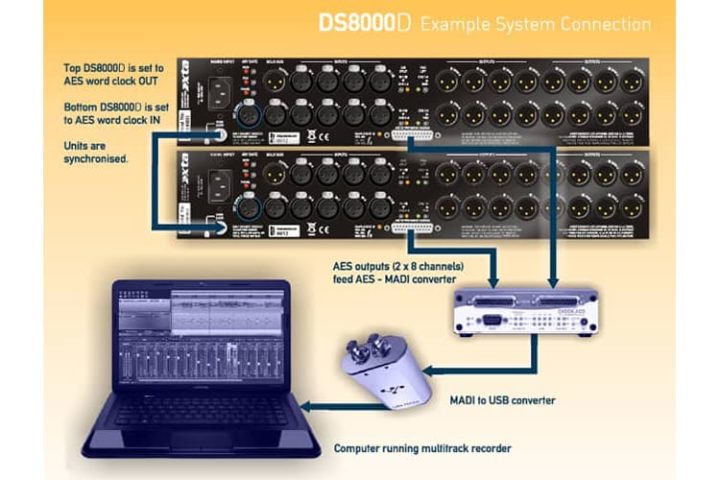

暗い舞台下環境のための仄かなパネル照明やデジタル・ネットワークとの統合のためのADCカード追加オプション、そして特注の新型出力トランス。これらが一体となって、先代の柔軟かつ強靱な高品質ディストリビューション・システム「DS800」への評価をさらに超えるパッケージが生まれました。

*)電源リンク・ケーブルを用いてもう1台の「DS8000」に接続した場合

DS8000の主な特徴

  • 頑丈な2Uのスチール製筐体。操作パネル部は損傷や意図しない設定変更を防止するために落とし込み式
  • 操作パネルをうっすらと照明して暗い場所でのオペレーションをサポート
  • DC 電源のリンク機能——ペアにしたユニットでいずれかのユニットへの電源が落ちた場合に安全に給電が切り替わります
  • 長いケーブルでも優れたノイズおよびCMR性能を持つ新規設計のディスクリート・マイク・プリアンプ(typ. 120 dB@1 kHz)
  • ゲイン範囲の改善:-6 dBから+42 dBまで6 dBステップで切り替え可能
  • 個別チャンネルの4セグメントLEDメーター表示とSOLOおよび48Vインジケーター
  • FOHおよびMON出力上での検出による入力ファンタム電源のリモート・コントロール
  • FOH,MON,フロント・パネルでの「セーフ」機能付き全チャンネルの個別ファンタム電源
  • ハム防止用グランド・リフト・スイッチ——個別のMONおよびFOH制御
  • チャンネル1の入力を最初の16出力に,あるいはチャンネル5の入力を最後の16出力に供給するように切り替え可能なO/Bスプリット・モード
  • 高出力ヘッドフォン・アンプを用いたソロ・リッスン機能、ヘッドフォン・ジャックを差し替える必要なしに他のユニットをモニターできる外部バス

仕様・定格

入力(Electronic)

  • 最大入力レベル:+26 dBu
  • 差動インピーダンス:10 kΩ
  • 100 Hz CMRR(0 dBゲインにて):85 dB typ.
  • 100 Hz CMRR(30 dBゲインにて):120 dB typ.
  • 1 kHz CMRR(0 dBゲインにて):85 dB typ.
  • 1 kHz CMRR(30 dBゲインにて):120 dB typ.

入力(Transformer Isolated)

下記を除き上記と同じ:

  • 最大ブロード・スペクトラム・レベル:+26 dBu
  • 最大 LF レベル:+16 dBu(30 Hz)
  • 差動インピーダンス:5 kΩ
  • アイソレーション:2.5 kV

出力(Electronic)

  • 最大出力レベル:+20 dBu(600Ω)
  • 差動インピーダンス:50Ω以下

出力(Transformer Isolated)

  • 最大出力レベル:+10 dBu(600Ω)
  • 公称レベル:-10 dB
  • 差動インピーダンス:150Ω以下
  • アイソレーション:2.5 kV

システム

  • 周波数特性:22 Hz〜22 kHz +0/-0.5 dB
  • トランスフォーマー・オプション使用時の周波数特性:22 Hz〜22 kHz +0/-1.5 dB
  • EIN(0 dBゲイン,22 Hz〜22 kHz):-101 dBu 以下
  • EIN(30 dBゲイン,22 Hz〜22 kHz):-124 dBu 以下
  • 電源:AC 100 V,消費電力 30 W 以下(定格)
  • 重量(オプションなし):6 kg 以下
